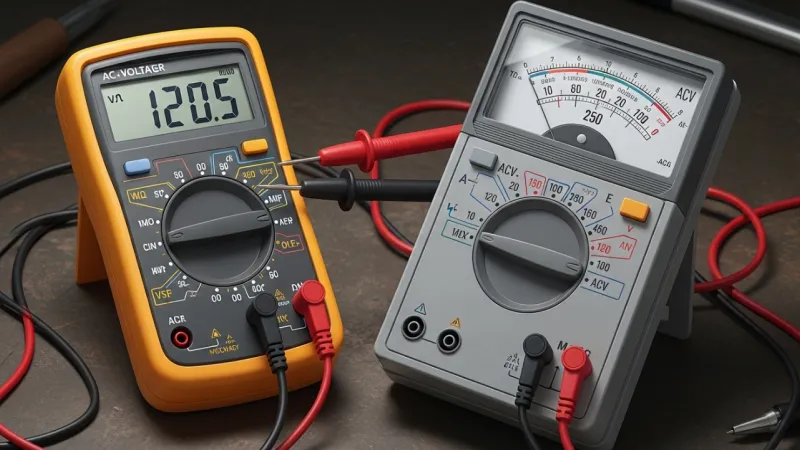

Multimetre nedir? Multimetre Kalibrasyonu

Endüstriyel otomasyon sistemlerinden enerji dağıtım hatlarına, tıbbi cihaz teknolojilerinden mikro elektronik AR-GE laboratuvarlarına kadar elektriksel parametrelerin doğruluğu, sistem kararlılığının ve iş güvenliğinin temel şartıdır. Multimetre (Avometre); akım (Amper), gerilim (Volt), direnç (Ohm) başta olmak üzere frekans, kapasitans, sıcaklık, diyot testi ve süreklilik (buzzer) gibi birçok farklı elektriksel büyüklüğü tek bir bünyede ölçebilen çok fonksiyonlu bir elektro-mekanik test enstrümanıdır. Avometre terimi, bu temel birimlerin (Amper, Volt, Ohm) baş harflerinin bir araya getirilmesiyle metroloji literatürümüze girmiştir.

Ancak bir dijital multimetrenin (DMM) çok fonksiyonlu, teknolojik veya yüksek maliyetli olması tek başına hiçbir anlam ifade etmez. Ölçüm cihazının ürettiği verilerin doğruluğu uluslararası standartlara göre tescil edilmediği sürece, hatalı ölçümlere dayanarak alınan kararlar endüstriyel tesislerde majör arızalara, yangınlara, haksız faturalandırmalara ve ölümcül iş kazalarına yol açar. Rezonans Kalibrasyon olarak, elektriksel metroloji alanındaki geniş TS EN ISO/IEC 17025 akreditasyon kapsamımızla; Fluke, Agilent, Keysight, Keithley, Gossen Metrawatt ve Megger gibi dünya devi markaların el tipi ve masa tipi multimetre kalibrasyonlarını en yüksek kararlılığa sahip çok fonksiyonlu kalibratörler (multi-product calibrator) eşliğinde titizlikle gerçekleştiriyoruz.

Multimetrelerde Temel Metrolojik Parametreler: Çözünürlük, Count ve Doğruluk

Bir dijital multimetrenin ölçüm kalitesini, sınıfını ve endüstriyel uygulama alanını belirleyen, satın alma ve kalite kontrol süreçlerinde mutlak bilinmesi gereken üç temel kavram şunlardır:

1. Display Count (Ekran Yeteneği) Nedir?

Count, bir dijital multimetrenin LCD ekranında gösterebileceği maksimum sayısal değeri ifade eder. Bu değer ne kadar yüksekse, cihaz o denli yüksek bir hassasiyet ve çözünürlükle ölçüm yapabilir.

• Teknik Karşılaştırma: 6.000 Count olan bir multimetre ile 500 Volt seviyesinde bir şebeke gerilimi ölçtüğünüzde ekranda 500.0 V görürsünüz (noktadan sonra tek basamak). 50.000 Count bir multimetre ile aynı ölçümü yaptığınızda ise ekranda 500.00 V görürsünüz (noktadan sonra iki basamak). Bu, ikinci cihazın size 10 kat daha hassas bir çözünürlük ve veri okuma imkanı sunduğunu kanıtlar.

2. Çözünürlük (Resolution) Nedir?

Çözünürlük, bir ölçü aletinin algılayabildiği ve ekrana yansıtabildiği en küçük elektriksel değişim miktarıdır. Bir cihazın yüksek gerilim noktalarında bile milivolt (mV) veya mikroamper (\(\mu \)A) seviyesindeki mikro değişimleri gösterebilmesi, ölçüm doğruluğunu doğrudan etkileyen bir parametredir. Birçok kullanıcı büyük değerler ölçtüğü için yüksek çözünürlüğe ihtiyacı olmadığını düşünür; oysa düşük çözünürlük, ölçüm sistemindeki matematiksel hata oranını doğrudan büyütür.

3. Ölçüm Doğruluğu (Accuracy) ve Maksimum Hata Hesabı

Pek çok üretici, multimetrelerin elektriksel kademelerindeki teknik doğruluğu ve hata sınırlarını şu formülle belirtir: ± (% Okunan Değer + Basamak Sayısı).

• Örnek Hesaplama: Bir multimetrenin DC Voltaj kademesindeki doğruluğu üretici katalogunda ± (%0.5 + 2 basamak) olarak tanımlanmış olsun. Bu cihazla sahada 100.0 V ölçtüğünüzde oluşabilecek maksimum yasal sapma payı; okunan değerin yüzde 0.5’i (0.5 V) ile çözünürlüğün 2 katının (0.2 V) toplamı olan ±0.7 V‘tur. Yani cihaz ekranda 100.0 V gösterirken gerçek fiziksel değer 99.3 V ile 100.7 V arasında değişebilir.

True RMS Nedir? Endüstriyel Tesislerde Neden Kritik Önem Taşır?

Alternatif akım (AC) ölçümlerinde en sık karşılaşılan hata, standart (ortalama değerli) multimetrelerin harmonikli şebekelerde yanlış sonuçlar üretmesidir.

• True RMS (Kök Ortalama Kare) Teknolojisi: AC dalga şekli saf bir sinüs eğrisi olmadığında; kare, üçgen, inverter çıkışlı veya harmonikli olduğunda bile elektriksel gücün gerçek etkin değerini hatasız hesaplayabilen gelişmiş bir ölçüm metodudur.
• Neden Zorunludur?: Günümüz endüstriyel tesislerinde frekans konvertörleri (hız kontrol cihazları), motor sürücüleri, UPS güç kaynakları ve LED aydınlatmalar şebeke akımını distorsiyona uğratır. Standart bir multimetre bu non-lineer yükler altında %10 ile %40 arasında hatalı (eksik) ölçüm yapar. Bu nedenle endüstriyel bakım süreçlerinde mutlaka True RMS özellikli multimetreler kullanılmalı ve bu cihazların AC kademeleri akredite laboratuvarlarda periyodik olarak doğrulanmalıdır.

Dijital Multimetrelerde Güvenlik Sınıfları: CAT Standartları

Elektriksel ölçümlerde iş güvenliği, cihaz kalitesinden önce gelir. Multimetreler, maruz kalabilecekleri ani yüksek voltaj sıçramalarına (transient) karşı uluslararası IEC 61010 standardına göre kategorilere (CAT) ayrılır:

• CAT I: Şebekeye doğrudan bağlı olmayan, korumalı elektronik devrelerin ölçümü.
• CAT II: Taşınabilir cihazlar, ev aletleri ve prize bağlı tek fazlı yüklerin ölçümü.
• CAT III: Binadaki üç fazlı dağıtım hatları, aydınlatma panoları, busbar sistemleri ve motor kontrol merkezleri (MCC).
• CAT IV: Ana enerji giriş noktaları, dış hat havai hatları, elektrik sayaçları ve trafo çıkışları gibi primer besleme noktaları.

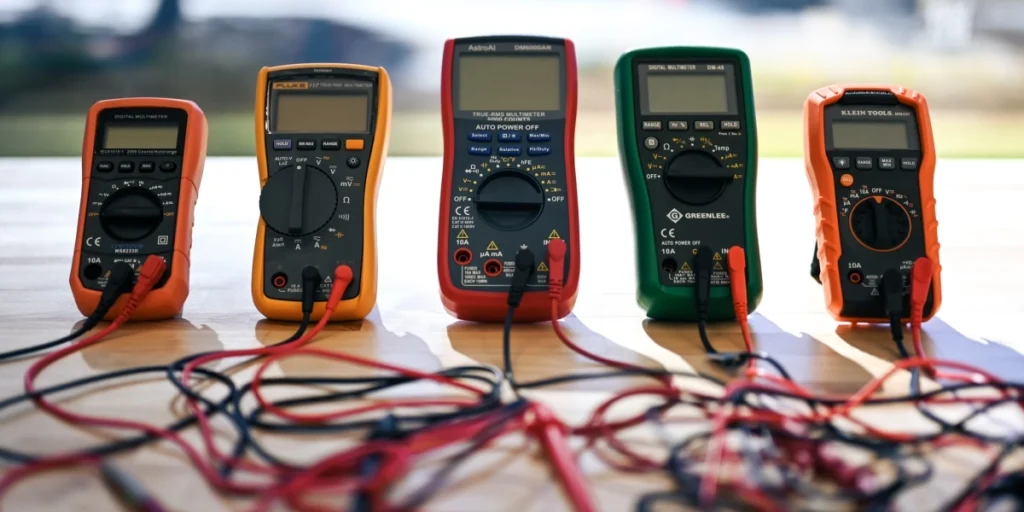

Profesyonel Multimetre Kalibrasyonu Neden Zorunludur?

Dijital multimetrelerin iç yapısında yer alan şönt dirençler, gerilim bölücü direnç ağları ve analog-dijital çevirici (ADC) entegre devreler; zamanla, aşırı yüklenmelerle, ani sıcaklık değişimleriyle ve yoğun nemle birlikte yaşlanarak kararlılıklarını kaybederler. Bu metrolojik kaymaya drift (zamanla sapma) denir.

• Yasal ve Kalite Standartları Uyumu: ISO 9001, IATF 16949, AS 9100 ve ISO 13485 gibi uluslararası kalite yönetim sistemleri, üretim ve test hatlarında kullanılan tüm elektriksel enstrümanların ulusal standartlara izlenebilir referanslarla yıllık olarak kalibre edilmesini zorunlu kılar.
• Karar Kuralları ve Risk Yönetimi: Kalibrasyonu yapılmamış bir multimetrenin ürettiği hatalı veriler yüzünden yanlış trafo kademesi seçilmesi veya hatalı komponent montajı yapılması büyük yangınlara ve üretimin durmasına neden olur.
• Ölçüm Belirsizliği Tescili: Akredite bir laboratuvardan alınan kalibrasyon sertifikası, cihazın tüm kademelerdeki genişletilmiş ölçüm belirsizliği bütçesini ortaya koyarak ölçümlerinizin uluslararası pazarda teknik ve yasal olarak kabul görmesini sağlar.

Doğru Multimetre Nasıl Seçilir? En İyi Multimetre Markaları ve Seçim Rehberi

Günümüzde endüstriyel tesislerden hobi atölyelerine kadar elektriğin olduğu her yerde multimetreler en kritik elektromekanik ölçüm cihazıdır. Ancak Agilent (Keysight), Fluke, Gossen Metrawatt ve Hioki gibi devlerin yanında UNI-T, Aneng ve Owon gibi fiyat/performans odaklı onlarca markanın bulunması, “Hangi multimetreyi almalıyım?” sorusunu beraberinde getirir.

Sektördeki yoğun rekabet içinde bütçenize ve işinize en uygun, doğru multimetreyi seçmeniz için dikkat etmeniz gereken tüm kriterleri bu rehberde topladık.

Multimetre Seçerken Dikkat Edilmesi Gereken Kritik Kriterler

Doğru multimetre seçimi yapmak, hem iş güvenliğiniz hem de ölçüm hassasiyetiniz için hayati önem taşır. Cihaz tercihi yaparken şu teknik detayları mutlaka incelemelisiniz:

1. Güvenlik Standartları ve CAT Kategorileri (En Önemlisi)

Ölçüm yapacağınız alanın enerji seviyesine uygun bir cihaz seçmelisiniz. Yanlış CAT kategorisi seçimi ciddi yaralanmalara yol açabilir:

• CAT I: Elektronik devreler ve korumalı düşük enerji hatları.
• CAT II: Taşınabilir cihazlar ve ev tipi prizler.
• CAT III: Dağıtım panoları, aydınlatma sistemleri ve üç fazlı besleme hatları.
• CAT IV: Ana giriş hatları, dış hatlar ve elektrik sayaçları.

2. True RMS (Gerçek Etkin Değer) Özelliği

Hassas ve doğru bir ölçüm için True RMS olmazsa olmazdır. Standart (Ortalama Değer alan) multimetreler sadece saf sinüs dalgalarını doğru ölçer. Ancak günümüzdeki LED sürücüler, bilgisayarlar ve motor sürücüler sinüs dalgasını bozar. True RMS multimetreler, bu bozuk dalga şekillerinde bile en doğru sonucu verir.

3. Dijital Çözünürlük ve Count (Ekran Sayımı) Değeri

Bir multimetrenin hassasiyetini ekranındaki “Count” değeri belirler. Örneğin; 2000 Count bir multimetre 19.99V’a kadar ölçüm yapabilirken, 6000 Count bir cihaz 59.99V’a kadar daha yüksek hassasiyetle ölçüm sunar. Profesyonel laboratuvar işleri için Keithley veya Agilent gibi yüksek çözünürlüklü masa tipi (benchtop) modeller tercih edilmelidir.

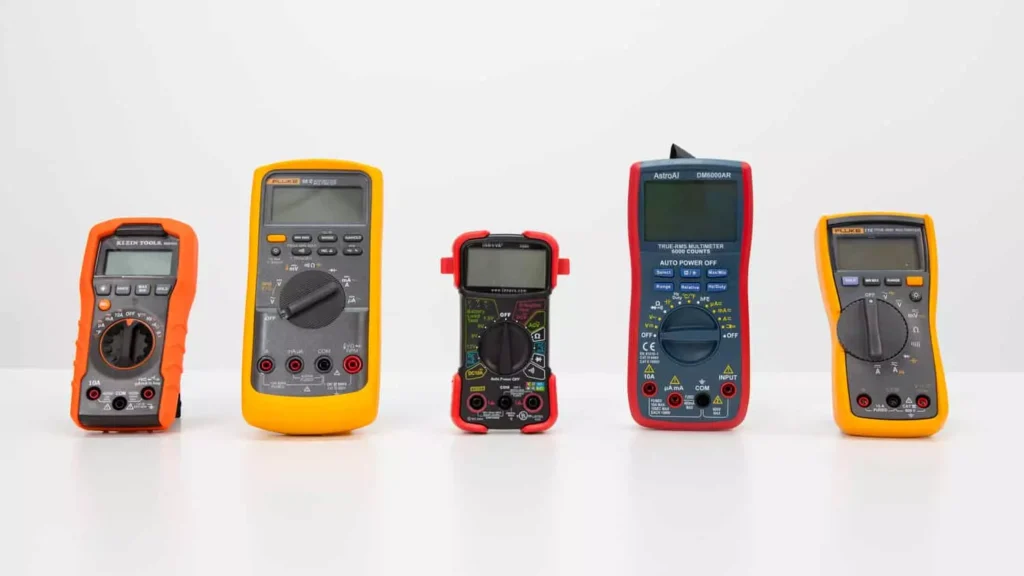

Sektörün Öncü Multimetre Markaları ve Kullanım Alanları

Pazardaki markaları kullanım amaçlarına, kalitelerine ve bütçelerine göre üç ana gruba ayırabiliriz:

Endüstriyel ve Premium Sınıf (Maksimum Güvenlik ve Hassasiyet)

Saha şartlarında yüksek güvenlik, kalibrasyon ömrü ve dayanıklılık arayan profesyoneller için bu markalar endüstri standardıdır:

• Fluke: Sahanın ve endüstrinin tartışmasız lideri. Zorlu şartlara en dayanıklı gövde ve güvenlik mimarisine sahiptir.
• Gossen Metrawatt: Alman mühendisliği ile üretilen, özellikle tıp teknolojileri ve enerji santralleri için ultra güvenli cihazlar sunan premium marka.
• Keysight (Agilent) & Keithley: Hassas AR-GE laboratuvarlarının, masa tipi (benchtop) multimetre ve hassas kaynak ölçüm birimlerinin (SMU) zirve markaları.
• Hioki & Yokogawa: Japon kalitesini yansıtan, yüksek hızlı örnekleme ve yüksek doğruluk sunan endüstriyel çözümler.

Orta Segment ve Fiyat/Performans Odaklı Markalar

Genel bakım-onarım atölyeleri, teknik servisler ve mühendisler için ideal fiyat/performans dengesi sunan üreticiler:

• Brymen: Tayvan menşeili marka, Fluke kalitesine yakın güvenlik ve True RMS performansını çok daha uygun fiyata sunmasıyla bilinir.
• Kyoritsu & Sanwa: Güvenilir ve köklü Japon markalarıdır. Özellikle saha teknisyenlerinin favorileri arasındadır.
• Extech & BK Precision: Test ve ölçüm dünyasında geniş ürün yelpazesine sahip güvenilir Amerikan markaları.
• Siglent & Rigol: Özellikle osiloskop üretimiyle öne çıkan, masa tipi multimetrelerde fiyat/performans oranı çok yüksek olan markalar.
• Chauvin Arnoux & Metrel: Avrupa standartlarında, özellikle tesisat testleri ve elektriksel güvenlik ölçümlerinde uzmanlaşmış firmalar.

Giriş Seviyesi ve Hobi Odaklı Ekonomik Markalar

Elektronik hobisiyle ilgilenenler, öğrenciler veya nadiren ölçüm yapanlar için düşük maliyetli seçenekler:

• UNI-T (Uni-Trend): Fiyat/performans segmentinin en popüler markasıdır. Geniş model seçeneğiyle her bütçeye hitap eder.
• Aneng: Özellikle cep boyu, akıllı (smart) otomatik multimetreleri ile çok düşük bütçeli hobi kullanıcıları için popüler bir tercihtir.
• Owon: Ekonomik fiyatlı taşınabilir ve masa tipi dijital multimetre çözümleri sunar.

Özet: Hangi İş İçin Hangi Multimetreyi Seçmelisiniz?

• Yüksek Gerilim ve Fabrika Sahası: Mutlaka CAT III 1000V / CAT IV 600V sertifikalı Fluke, Gossen Metrawatt veya Hioki tercih edilmelidir.
• Profesyonel Elektronik Tamir ve AR-GE: True RMS özellikli, yüksek count değerine sahip Keysight, Keithley, Brymen veya Rigol modelleri incelenmelidir.
• Teknik Servis ve Atölye Kullanımı: Fiyat ve kalitenin dengelendiği Sanwa, Kyoritsu, Extech veya üst segment UNI-T modelleri işinizi fazlasıyla görecektir.
• Hobi ve Öğrenci Projeleri: Temel güvenlik korumalarına sahip giriş seviyesi UNI-T veya Aneng modelleri bütçe dostu çözümlerdir.

Doğru multimetreyi seçerken sadece fiyata değil; çalışacağınız maksimum voltaja, ihtiyacınız olan ölçüm hassasiyetine (True RMS) ve cihazın sahip olduğu uluslararası güvenlik sertifikalarına (CE, UL) mutlaka dikkat etmelisiniz.

Dijital Multimetrelerde Gelişmiş Ölçüm Teknikleri ve Sektörel Uygulamalar

Elektriksel metroloji ve endüstriyel bakım süreçlerinde doğru cihaz seçimi kadar, cihazın sunduğu ileri düzey fonksiyonların doğru yorumlanması da kritik önem taşır. Dijital multimetrelerin (DMM) karmaşık arıza tespitlerinde sağladığı avantajlar, işletmelerin plansız duruş sürelerini minimize etmesini sağlar.

💡 Multimetrelerde İleri Düzey Fonksiyonlar ve Doğru Kullanım Metotları

• Min/Max/Avg (Minimum, Maksimum ve Ortalama) Modu: Şebekede meydana gelen anlık gerilim düşümlerini (sag) veya ani voltaj yükselmelerini (swell) yakalamak için kullanılır. Bu mod aktifken multimetre, ölçülen en yüksek ve en düşük değerleri hafızasına kaydeder.
• Peak Hold (Tepe Tutma) Özelliği: Milisaniyeler mertebesindeki çok hızlı transiyentleri ve tepe gerilimlerini yakalamanıza olanak tanır.
• LoZ (Düşük Giriş Empedansı) Modu: Boştaki kablolarda endüklenen ve standart multimetrelerin yüksek giriş empedansı nedeniyle hatalı okunan “hayalet gerilimlerin” (ghost voltage) elenmesini sağlar. Özellikle endüstriyel panolarda hatalı arıza teşhislerinin önüne geçer.

🔍 Endüstriyel Sektörlere Göre Multimetre Kullanım Analizi

Multimetrelerin ölçüm hassasiyeti ve güvenlik standartları, kullanıldıkları sektöre göre değişiklik gösterir. Doğru kademe ve doğru cihaz eşleşmesi iş güvenliğinin temelidir.

📈 Multimetre Kalibrasyonunda “Ölçüm Belirsizliği” ve “Sapma” Nasıl Yorumlanır?

Akredite bir kalibrasyon laboratuvarından alınan sertifikada yer alan veriler, cihazın sahada ne kadar güvenli kullanılabileceğini gösterir. Kalite yöneticileri ve bakım mühendisleri bu raporları incelerken iki temel unsura dikkat etmelidir:

1. Ölçüm Sapması (Error): Multimetrenin ekranında gösterdiği değer ile kalibratörün ürettiği gerçek fiziksel değer arasındaki farktır. Sapma miktarı, üretici katalogunda belirtilen maksimum hata sınırlarını aşıyorsa cihaz ayarlanmalı veya kullanım dışı bırakılmalıdır.
2. Genişletilmiş Ölçüm Belirsizliği (Uncertainty): Ölçümün yapıldığı laboratuvarın, ortam şartlarının ve referans cihazların kalite standartlarına göre hesaplanan, ölçümün “güven aralığını” ifade eden matematiksel değerdir. Belirsizlik değeri ne kadar küçükse, kalibrasyon o kadar hassas ve güvenilirdir.

⚠️ Önemli Hatırlatma: TS EN ISO/IEC 17025 standardına göre yapılan kalibrasyonlarda sertifika üzerinde belirsizlik bütçesinin beyan edilmesi yasal zorunluluktur. Belirsizlik içermeyen raporlar denetimlerde doğrudan “Majör Uygunsuzluk” olarak değerlendirilir.

✨ Bakım Personeli İçin Multimetre Kullanım ve Koruma Klavuzu

• Akım Kademesi Kontrolü: Multimetre ile akım (Amper) ölçecekken probların doğru terminallere takıldığından ve cihazın yük altına seri bağlandığından emin olun. Paralel bağlantı, cihaz içindeki sigortanın patlamasına veya cihazın zarar görmesine yol açar.
• Pil ve Sigorta Değişimi: Düşük pil seviyesi, multimetrelerin analog-dijital çeviricilerini (ADC) etkileyerek ekranda hatalı (genellikle yüksek) değerler gösterilmesine neden olur. Sigorta değişimlerinde mutlaka üreticinin belirttiği ark söndürmeli (HRC) orijinal sigortalar kullanılmalıdır.
• Periyodik Doğrulama: Yıllık akredite kalibrasyon süreçlerinin haricinde, kritik ölçümlerden önce cihazın bilinen bir kaynakta (örneğin sağlıklı bir şebekede veya referans dirençte) test edilmesi sahada oluşabilecek riskleri azaltır.

Multimetre kalibrasyonu, endüstriyel tesislerdeki ölçüm cihazlarının doğruluğunu uluslararası standartlara göre tescil eden en kritik metrolojik süreçtir. Sahada yoğun şekilde kullanılan dijital ve analog multimetreler; zamanla aşırı akım şokları, sıcaklık değişimleri ve neme bağlı olarak drift (metrolojik sapma) yaşarlar. Cihazınızın ekranda doğru değer göstermesi, ürettiği verinin metrolojik olarak geçerli olduğu anlamına gelmez. Bu nedenle, cihazların belirli periyotlarla akredite laboratuvarlarda test edilmesi yasal ve operasyonel bir zorunluluktur.

Akredite Kalibrasyonun İşletmenize Sağladığı Faydalar

Sıkça Sorulan Sorular (Elektriksel Metroloji SSS)

Multimetre kalibrasyon periyodu ne olmalıdır?

Elektriksel ölçü aletleri yapıları gereği hassas komponentler içerdiğinden, endüstriyel standartlar ve üretici tavsiyeleri doğrultusunda kalibrasyon periyodu 12 ay (1 yıl) olarak belirlemeleri tavsiye edilir. Cihaz yüksek akım şoklarına, aşırı gerilimlere veya düşme gibi mekanik darbelere maruz kaldıysa bu süre beklenmeden kalibrasyon yenilenmelidir.

Kalibrasyon sertifikasında belirsizlik yazmıyorsa cihaz güvenilir midir?

Hayır. Ölçüm belirsizliği bütçesi hesaplanmamış ve sertifikasında beyan edilmemiş bir kalibrasyon işlemi teknik olarak geçersiz kabul edilir. Kalite denetimlerinde bu durum doğrudan “Majör Uygunsuzluk” olarak kayda geçer; çünkü belirsizlik değeri olmadan cihazın gerçek sapma sınırları bilinemez.

Akredite kalibrasyon ile izlenebilir kalibrasyon farkı nedir?

Akredite kalibrasyon, TS EN ISO/IEC 17025 standardına göre ulusal bir akreditasyon kurumu ( tarafından denetlenip yetkilendirilmiş laboratuvarlarca icra edilir ve uluslararası tam tanınırlığa (ILAC-MRA) sahiptir. İzlenebilir kalibrasyonda ise referans cihaz zinciri kuruludur ancak laboratuvarın o spesifik ölçümde resmi akreditasyon mührü bulunmaz.
