Endüstriyel tesisler, otomasyon merkezleri, veri santralleri (Data Center) ve yenilenebilir enerji üretim alanlarında (GES, RES) elektrik şebekesinin kararlılığı, operasyonel sürdürülebilirliğin temel taşıdır. Şebekede meydana gelen harmonik bozulmalar, gerilim dalgalanmaları ve güç faktörü sapmaları, üretim hatlarında duruşlara ve ağır mali kayıplara yol açar. Bu karmaşık elektriksel parametrelerin anlık takibini üstlenen şebeke analizörleri ise çevresel etkenler, ısıl yükler ve elektromanyetik alanlar nedeniyle zamanla metrolojik doğruluğunu kaybeder.
Rezonans Kalibrasyon olarak; TS EN ISO IEC 17025 akreditasyon standartlarına, uluslararası metroloji kılavuzlarına ve regülasyonlarına tam uyumlu elektriksel kalibrasyon laboratuvarımızda, yüksek hassasiyetli referans kalibratörler eşliğinde Güç Enerji Analizörü Kalibrasyonu hizmeti sunmaktayız. İşletmenizin yasal denetimlerden başarıyla geçmesi, reaktif ceza risklerinin sıfırlanması ve enerji verimliliğinin maksimuma çıkarılması için laboratuvarımızda veya tesisinizde duruş yaratmadan yerinde saha kalibrasyonu çözümleri üretiyoruz.

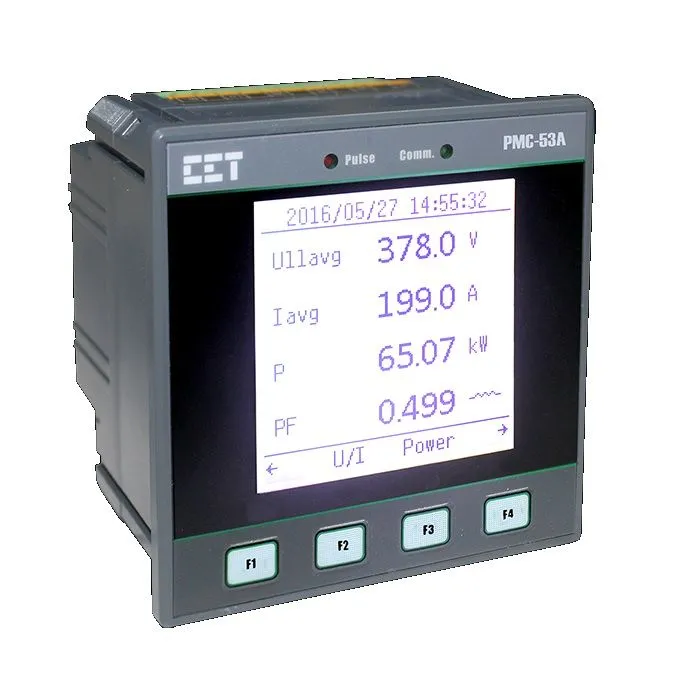

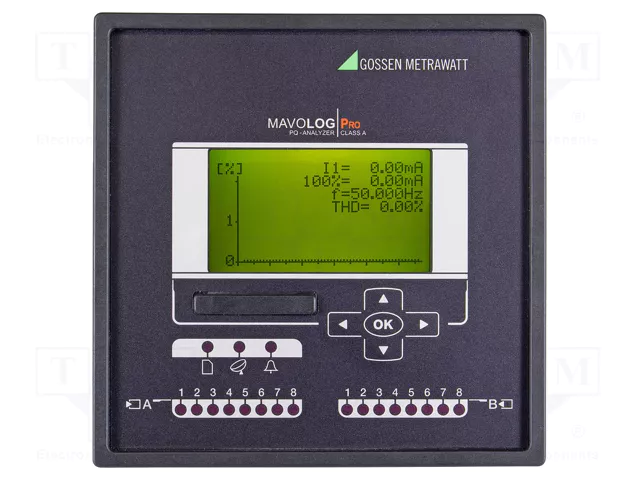

Enerji analizörü, alternatif akım (AC) veya doğru akım (DC) sistemlerinde elektrik enerjisinin kalitesini, dalga formunu, anlık tüketim verilerini ve harmonik bileşenlerini mikroişlemciler vasıtasıyla ölçen dijital izleme cihazlarıdır. Endüstriyel terminolojide bu cihazlar kullanım amaçlarına göre farklı isimlerle anılır:
Sınıf 0.2S veya Sınıf 0.5 gibi yüksek hassasiyet sınıflarına sahip bir güç analizörünün kalibrasyon sürecinde, cihazın ölçtüğü tüm elektriksel büyüklüklerin uluslararası standartlara (SI birim sistemi) göre izlenebilirliği doğrulanmalıdır. Kalibrasyon laboratuvarımızda doğruluğu test edilen parametreler şunlardır:
Elektriksel kalibrasyon işlemleri, dış ortamdaki elektromanyetik alanlardan ve şebeke parazitlerinden arındırılmış, iklimlendirme altyapısı kararlı laboratuvarlarda veya bu standartları sahada simüle edebilen uzman ekiplerce gerçekleştirilir.
[Çevresel Kontroller] ➔ [Referans Standart Bağlantısı] ➔ [Test Sinyali Enjeksiyonu] ➔ [Veri Kaydı & Hata Analizi] ➔ [Sertifikalandırma]
Kalibrasyonun başlayabilmesi için ortam sıcaklığı 23°C ± 2°C aralığında, bağıl nem ise %45 ± %15 seviyesinde tutulmalıdır. Cihazlar termal dengeye ulaşmaları için test öncesinde en az 2 saat laboratuvar ortamında enerjisiz bekletilir.
Kalibre edilecek (UUT – Unit Under Test) enerji analizörü; faz kayması, harmonik üretimi ve çoklu akım/gerilim çıkış yeteneğine sahip olan, izlenebilirliği kanıtlanmış çok fonksiyonlu bir Elektriksel Güç Kalibratörüne bağlanır. Gerilim hatları için özel ekranlı kablolar, akım hatları için ise temas direncini minimize eden altın kaplama terminaller tercih edilir.
Cihazın teknik dokümanında belirtilen skala sınırlarına göre test noktaları seçilir. Örneğin:
Referans cihazdan gönderilen nominal değer (\(X_{ref}\)) ile kalibre edilen analizörün ekranındaki değer (\(X_{uut}\)) arasındaki mutlak gösterge hatası tespit edilir:
\(\Delta X=X_{uut}-X_{ref}\)
Ardından, EA-4/02 kılavuzuna uygun olarak; referans cihazın belirsizliği, cihazın çözünürlüğü, ortam sıcaklığının etkisi ve tekrarlanabilirlik standart sapmaları hesaba katılarak %95 güvenilirlik aralığında (k=2) Genişletilmiş Ölçüm Belirsizliği hesaplanır ve rapora işlenir.
Türkiye’deki yasal düzenlemelere göre sözleşme gücü 30 kW üstü olan tesislerde endüktif reaktif tüketim oranı %20’yi, kapasitif reaktif tüketim oranı ise %15’i aşamaz. Yanlış ölçüm yapan bir enerji analizörü, kompanzasyon panosundaki kademelerin (kondansatör ve şönt reaktörler) hatalı devreye girmesine yol açar. Bu durum işletmelerin her ay on binlerce lira reaktif ceza bedeli ödemesine neden olur. Periyodik kalibrasyon, kompanzasyon sisteminizin kusursuz çalışmasını güvenceye alır.
Karbon ayak izini azaltmak ve enerji maliyetlerini optimize etmek isteyen küresel firmalar ISO 50001 standardını uygular. Bu standardın temel şartı, “ölçemediğin şeyi yönetemezsin” ilkesidir. Doğrulanmamış enerji verileri ile yapılan tasarruf analizleri geçersiz sayılır; denetimlerde kalibrasyon sertifikası aranır.
Şebekedeki harmoniklerin doğru tespit edilmesi; trafoların aşırı ısınmasını, elektrik motorlarının rulman arızalarını ve hassas PLC/otomasyon kartlarının yanmasını engeller. Kalibrasyonu tam bir analizör, erken uyarı sistemi vazifesi görür.
Yenilenebilir enerji kaynaklarının şebekeye entegrasyonu, konvansiyonel santrallere göre çok daha sıkı denetimlere tabidir. Güneş Enerji Santrallerinde (GES) üretilen yüksek gerilimli elektriğin trafo merkezleri üzerinden dağıtım şirketinin (TEİAŞ / TEDAŞ) iletim hatlarına verilmesi esnasında SCADA (Merkezi Denetleme ve Veri Toplama) altyapısı kullanılır.
Dağıtım şirketleri, kabul ve devreye alma süreçlerinde şebeke analizörlerinin kalibrasyon raporlarını yasal bir zorunluluk olarak talep eder. Eğer enerji analizörü periyodik olarak kalibre edilmemişse:
Modern üretim tesislerinde, mikroişlemci tabanlı PLC üniteleri, hassas sürücüler (VFD) ve robotik kollar, elektrik şebekesinin sinüs dalgası kararlılığına karşı son derece hassastır. Şebekede meydana gelen anlık gerilim çökmeleri (sag), gerilim yükselmeleri (swell) veya yüksek frekanslı transiyentler (pikler), bu hassas otomasyon donanımlarının kilitlenmesine, hatalı üretim çıktılarına ve hatta pahalı elektronik kartların kalıcı hasar görmesine neden olur. Doğrusal olmayan (lineer olmayan) yüklerin, özellikle kesintisiz güç kaynaklarının (UPS) ve motor sürücülerinin şebekeye geri bastığı harmonik akımları ise trafoların aşırı ısınmasına ve nötr hatlarında aşırı yüklenmelere yol açar.
Tesis içi arıza tespit (troubleshooting) ve güç kalitesi analiz süreçlerinde kullanılan taşınabilir veya panoya monteli izleme donanımlarının kararlılığı bu yüzden hayati bir önem taşır. Eğer bu ölçüm enstrümanları zaman içerisinde ısıl yüklere veya güçlü elektromanyetik alanlara bağlı olarak metrolojik ekseninden saparsa (drift), şebekedeki gerçek bozucu etkiler doğru teşhis edilemez. Önleyici metroloji felsefesini benimseyen bakım mühendisleri, şebeke analizörlerinin doğrusal performansını periyodik testlerle güvence altına alarak, fabrikadaki duruş risklerini (downtime) henüz oluşmadan engeller ve toplam ekipman etkinliğini (OEE) maksimum seviyede tutarlar.
Yüksek yoğunluklu sunucu altyapılarına sahip modern veri merkezlerinde (Data Center), operasyonel sürekliliğin ardından en kritik yönetim parametresi enerji verimliliğidir. Veri santrallerinin küresel yeşil enerji standartlarına uyumunu ve verimliliğini tescilleyen temel metrik Güç Kullanım Etkinliği (PUE – Power Usage Effectiveness) oranıdır. PUE değerinin tam olarak binde bir hassasiyetle hesaplanabilmesi, rack kabin girişlerinde, ana dağıtım panolarında ve jeneratör hatlarında kurulu olan dijital ölçüm sistemlerinin doğrusal doğruluğuna bağlıdır.
Uluslararası standartlar (ISO 50001 Enerji Yönetim Sistemleri ve Uptime Institute kriterleri) uyarınca, veri merkezlerinde kullanılan güç kalitesi ölçüm enstrümanlarının kesintisiz bir metrolojik izlenebilirlik zincirine bağlı olarak test edilmesi yasal ve teknik bir gerekliliktir. Referans elektriksel güç kalibratörleri vasıtasıyla, farklı güç faktörlerinde (Cos φ) ve faz açılarında gerçekleştirilen akredite doğrulama operasyonları, veri merkezlerinin gerçek tüketim haritasını şeffafça ortaya koyar. Bu izlenebilir dökümantasyon altyapısı, hem kurumsal global audit denetimlerinde kusursuz bir uyum yakalanmasını sağlar hem de karbon ayak izini azaltmaya yönelik yapılan milyon liralık teknoloji yatırımlarının finansal olarak doğru raporlanmasına imkan tanır.

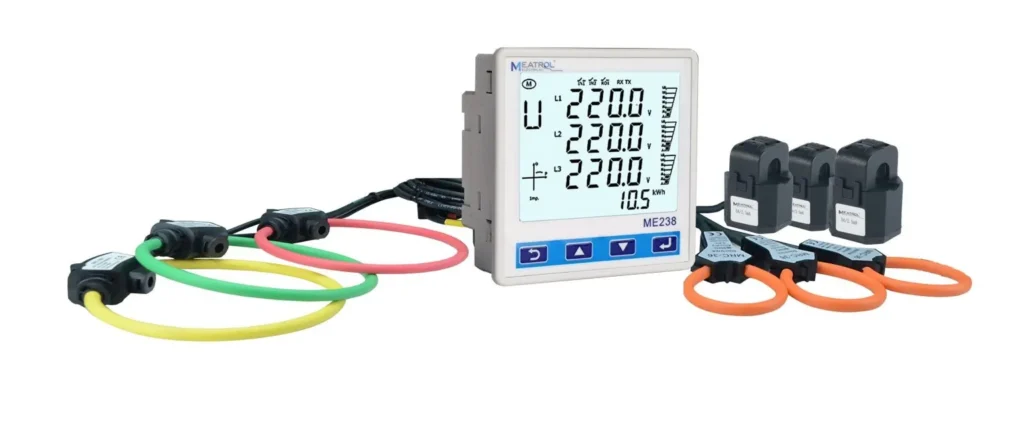

Akredite laboratuvar şartlarında veya yer saha operasyonlarında güç enerji analizörü kalibrasyonu süreçlerinin hatasız işletilmesi için cihazın tüm çalışma skalasını kapsayan çok noktalı bir test protokolü uygulanmalıdır. Sadece tek bir gerilim veya akım değerinde yapılan testler, cihazın akım trafosu çarpanlarındaki doğrusal sapmaları yakalamaya yetmez. Profesyonel olarak yürütülen bir güç enerji analizörü kalibrasyonu işleminde; 60V, 110V, 230V ve 400V gerilim kademeleri ile 0.1A’den 10A seviyesine kadar olan akım kademeleri farklı faz açılarında (0°, 60°, 90°) simüle edilerek test edilir.
Üretim tesislerinde reaktif ceza risklerini sıfırlamak ve harmonik bozulmaları doğru izleyebilmek adına, güç enerji analizörü kalibrasyonu esnasında şebekeye yapay 3. ve 5. harmonik frekansları da enjekte edilerek cihazın filtreleme başarısı metrolojik olarak doğrulanır. Bu çok yönlü doğrulama adımları, enstrümanın sahada kusursuz çalışmasını güvence altına alırken, denetimler sırasında geriye dönük izlenebilirlik raporlarının kalitesini de en üst düzeye çıkarmaktadır.
Kalibrasyon laboratuvarından teslim alınan resmi dökümanlar üzerinde güç enerji analizörü kalibrasyonu verilerini doğru yorumlamak, fabrika kalite yönetim sistemlerinin en önemli halkasıdır. Düzenlenen teknik raporda sadece cihazın uygun olup olmadığına bakmak yeterli değildir. Kalite mühendisleri, güç enerji analizörü kalibrasyonu sonrasında hazırlanan tablolardaki mutlak gösterge hataları ile genişletilmiş ölçüm belirsizliği (U) değerlerini birlikte ele almalıdır.
Eğer güç enerji analizörü kalibrasyonu sertifikasında beyan edilen toplam sapma miktarı ile ölçüm belirsizliğinin toplamı, fabrikanızın kompanzasyon veya enerji izleme tolerans sınırlarının dışındaysa enstrümana müdahale edilmesi (yazılımsal/mekanik ayar) gerekir. Kusursuz bir güç enerji analizörü kalibrasyonu izlenebilirlik zinciri kuran vizyoner işletmeler, bu teknik dökümantasyon altyapısı sayesinde global kalite denetimlerinden majör bir uygunsuzluk almadan tam not ile geçmektedir.
Uluslararası kalite yönetim sistemleri ve imalatçı tavsiyeleri doğrultusunda standart kalibrasyon periyodu yılda 1 kez (12 ay) olarak uygulanması tavsiye edilir. Ancak tesis bünyesinde ağır kısa devre akımları, trafo patlamaları veya yüksek gerilim pikleri yaşandıysa, periyot beklenmeksizin cihaz yeniden kalibre edilmelidir.

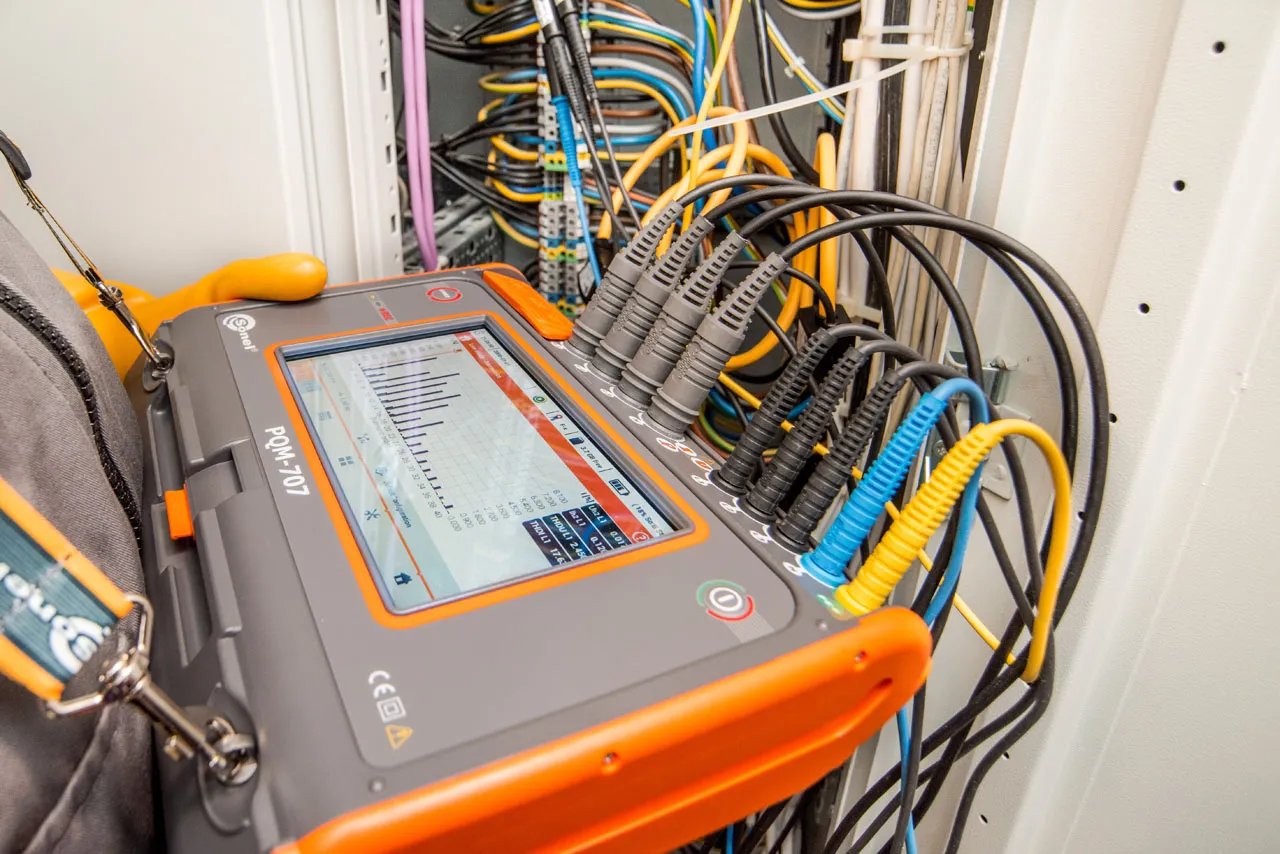

Üretimin sürekliliği olan tesislerde panoya monteli dahili analizörlerin sökülmesi, sistem şalterlerinin indirilmesini gerektirir ki bu da ciddi üretim kayıpları demektir. Rezonans Kalibrasyon olarak, yüksek hassasiyetli taşınabilir master kalibratörlerimizle fabrikalara gelerek yerinde saha kalibrasyon hizmeti sunuyoruz. Cihazlarınız sökülmeden, üretim hatlarınız durdurulmadan kalibrasyon işlemleri tamamlanır.
Düzenlenen resmi sertifikada; laboratuvarımızın akreditasyon bilgileri, cihazın marka-model-seri numarası, referans standartların izlenebilirlik kodları, çevre şartları, ölçüm sonuçları tabloları, sapma oranları ve ölçüm belirsizliği değerleri yer alır. Cihazın üzerine ise kalibrasyon tarihini, sertifika numarasını ve bir sonraki kalibrasyon dönemini belirten kalibrasyon etiketi yapıştırılır.
Endüstriyel ve tıbbi metroloji alanında yılların getirdiği tecrübe ile hareket eden firmamız, ölçüm güvenliğinizi en üst düzeyde korur:
ISO/IEC 17025 akreditasyonuyla tesisinizde enerji kalitesini güvence altına almak, hatasız ve güvenilir güç enerji analizörü kalibrasyonu raporlama süreçlerine sahip olmak için hemen Rezonans Kalibrasyon İletişim kanallarımız veya kurumsal WhatsApp hattımız üzerinden teknik ekibimizle iletişime geçerek firmanıza özel kalibrasyon fiyat teklifi alabilirsiniz.
