Endüstriyel tesislerde, tersanelerde, gaz hatlarında ve hidrolik sistemlerde güvenliğin ve üretim kalitesinin temel direği basınç kontrolüdür. Basınç değerlerini izlemek için kullanılan manometrelerin (basınç ölçerlerin) zamanla çevresel faktörler, aşırı yüklenme veya mekanik aşınma nedeniyle sapma göstermesi kaçınılmazdır. Sistemlerinizde patlama, sızıntı veya hatalı üretim gibi felaketlerin önüne geçmenin tek yolu ise periyodik manometre kalibrasyonu işlemleridir.
Peki, endüstriyel standartlara uygun bir manometre kalibrasyonu nasıl yapılır, hangi aşamalardan oluşur ve hangi uluslararası direktiflere uyulması zorunluluktur? Sektör profesyonelleri ve kalite yöneticileri için hazırladığımız bu detaylı rehberde, basınç ölçüm doğruluğuna dair bilmeniz gereken tüm teknik parametreleri ele alıyoruz.

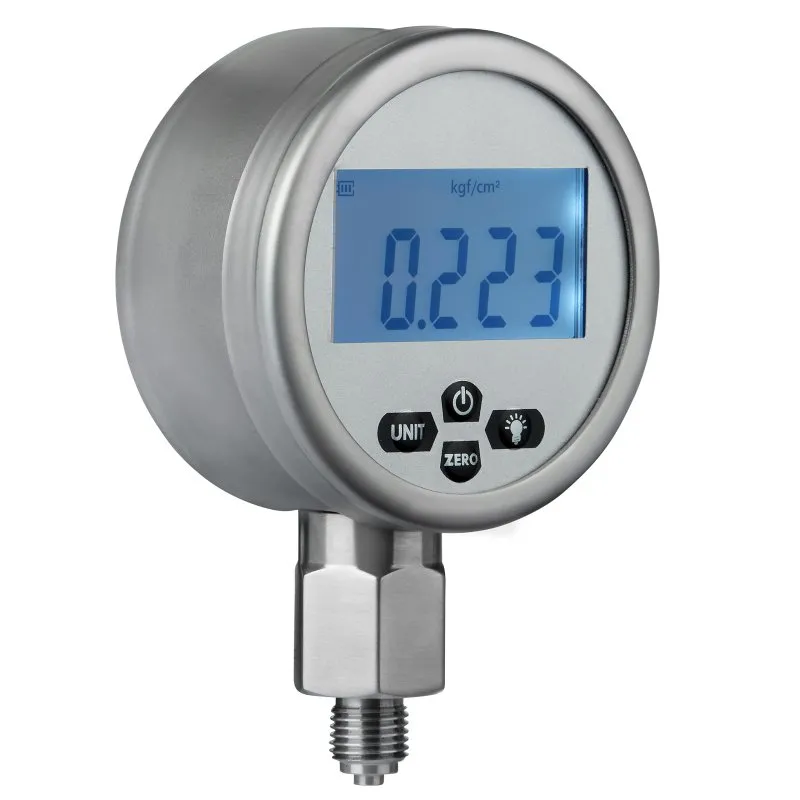

Manometre kalibrasyonu; doğruluğu uluslararası ve ulusal metroloji enstitülerine (NIST, PTB) izlenebilir referans bir basınç kalibratörü (ölü ağırlıklı test cihazı veya dijital referans manometre) ile test edilmek istenen analog ya da dijital manometrenin ölçüm değerlerinin karşılaştırılması işlemidir. Bu işlem sonucunda cihazın gösterdiği değerler ile gerçek basınç değeri arasındaki sapma miktarları ve ölçüm belirsizlikleri resmi olarak kayıt altına alınır.
Endüstriyel tesislerin audit (denetim) süreçlerinde ve yasal kontrollerde kalibrasyon raporunun geçerli kabul edilmesi için işlemin belirli standartlara göre yürütülmesi şarttır:
Profesyonel bir kalibrasyon laboratuvarı veya yerinde (on-site) saha hizmeti esnasında manometre kalibrasyon süreci şu teknik adımlarla gerçekleştirilir:
Kalibrasyona başlanmadan önce cihazın şasisi, camı, ibresi ve dişli bağlantı elemanları incelenir. İbrede sıkışma, sıfır noktasında aşırı kayma veya gövdede yağ sızıntısı olan manometreler kalibrasyona alınmadan önce teknik bakıma yönlendirilir.

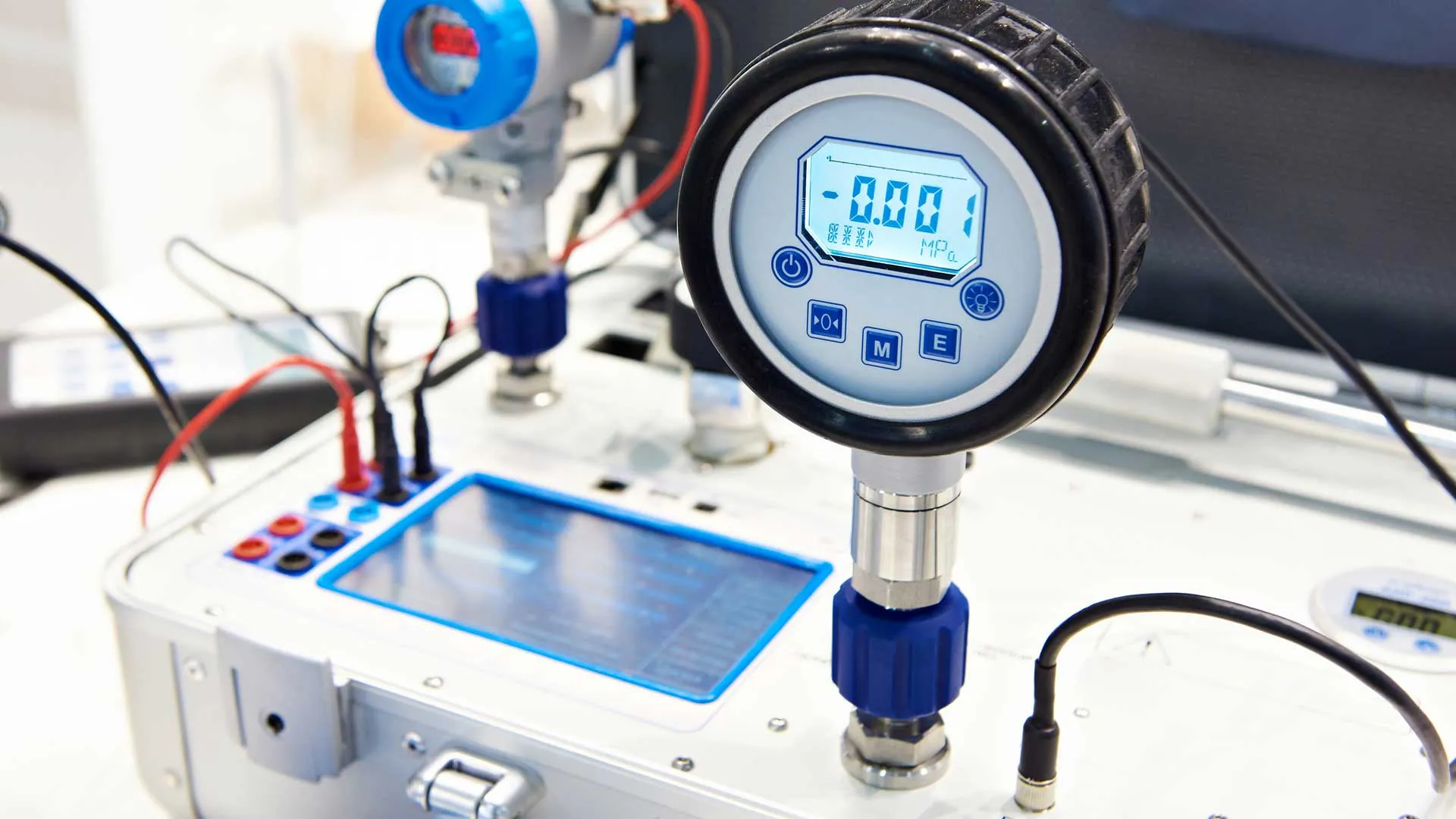

Kalibrasyonun yapılacağı laboratuvar veya saha ortamının sıcaklık (20°C ± 2°C veya 23°C ± 2°C) ve nem değerleri kayıt altına alınır. Manometre, referans basınç kaynağına dikey ve sızdırmaz şekilde bağlanır. İşlem öncesinde cihaz, maksimum skalasına kadar en az 3 kez basınçlandırılarak mekanik olarak rahatlatılır (ön yükleme).
EURAMET cg-17 standartlarına göre, manometrenin toplam ölçüm skalası (örneğin 0-10 bar arası) eşit aralıklı en az 5 veya 6 test noktasına bölünür (Örn: 2, 4, 6, 8, 10 bar).
Elde edilen veriler ışığında, her test noktasındaki net sapma miktarı (Cihaz Değeri - Referans Değer) hesaplanır. Ortam sıcaklığı, referansın kalibrasyon hatası ve manometrenin çözünürlüğü gibi kriterler birleştirilerek ölçüm belirsizliği (U) bütçesi çıkarılır.
TS EN ISO/IEC 17025 kalite yönetim sistemine uygun, izlenebilir bir kalibrasyon raporu düzenlenir. Manometrenin üzerine kalibrasyon tarihini, rapor numarasını ve geçerlilik süresini içeren etiket yapıştırılır.
Uluslararası kalite standartlarında (ISO 9001, ISO 14001, ISO 45001) aksine bir beyan veya üretici tavsiyesi yoksa, manometrelerin kalibrasyon sıklığı yılda 1 kez (12 ay) olarak tavsiye edilir. Ancak şu durumlarda bu periyot beklenmeden kalibrasyon yenilenmelidir:
Endüstriyel tesislerde, tersanelerde ve medikal gaz dağıtım hatlarında kullanılan basınç ölçüm cihazlarında, prosesteki akışkanın türüne göre çok özel güvenlik protokollerinin işletilmesi şarttır. Bu enstrüman grupları arasında emniyet açısından en yüksek risk faktörünü barındıran saf oksijen hatlarında güvenli bir manometre kalibrasyonu süreci yürütmek hayati bir öneme sahiptir. Oksijen, yapısı gereği yanıcı olmasa da parlayıcı ve yüksek derecede oksitleyici bir gazdır. Bu tür hatlarda görev yapan enstrümanların iç mekanizmasında, borlarında veya bağlantı dişlerinde miligram seviyesinde dahi olsa yağ, gres veya petrol türevi hidrokarbon kalıntılarının bulunması, yüksek basınç altında ani ve şiddetli patlamalara (oksijen patlaması) yol açar.
Bu ölümcül risklerin bertaraf edilmesi amacıyla, gaz hatlarında görev yapacak enstrümanların test ve doğrulama süreçleri öncesinde çok özel kimyasal solventler vasıtasıyla “yağdan arındırma” (degreasing) işlemlerine tabi tutulması yasal bir zorunlulukdur. Temizlik işlemlerinin ardından enstrümanların iç yüzeylerinde hiçbir organik atık kalmadığı özel ultraviyole (UV) ışık testleriyle optik olarak doğrulanmalıdır. Ayrıca, bu cihazların doğrulanması esnasında hidrokarbon kontaminasyonunu önlemek adına, manometre kalibrasyonu düzeneğinde kesinlikle referans sıvı olarak hidrolik yağ kullanılmamalı; bunun yerine saf su veya özel florlu yağlar içeren pnömatik/hidrolik karşılaştırma pompaları tercih edilmelidir. Sürecin sonunda düzenlenen sertifikalarda cihazın “Oksijen İçin Güvenlidir” ibaresiyle etiketlenmesi, tesis iş güvenliği mimarisinin en temel halkasıdır.
Ağır sanayi kollarında, demir-çelik fabrikalarında ve hidrolik güç ünitelerinde çalışan basınç enstrümanları, gün boyunca ani vana açılıp kapanmalarına ve sistemdeki ani yük değişimlerine maruz kalır. Endüstriyel terminolojide koç darbesi olarak adlandırılan bu anlık aşırı dalgalanmalar, milisaniyeler mertebesinde nominal çalışma limitlerinin 3 ila 4 katı büyüklüğünde şok kuvvetler yaratarak enstrümanların doğrusal yapısını bozar. Bu durum, ağır sanayi tesislerinde periyodik olarak yürütülen manometre kalibrasyonu operasyonlarının neden bir lüks değil, zorunluluk olduğunu gösterir. Bu şok dalgaları, mekanik göstergelerin içindeki Bourdon tüplerinin kalıcı olarak esnemesine, dişli mekanizmaların aşınmasına ve ibrenin sıfır noktasından kalıcı olarak uzaklaşmasına sebep olur.
Saha uygulamalarında bu tür bozucu etkileri minimize etmek ve ibre kararlılığını korumak adına sıvı dolgulu (gliserin veya silikon yağlı) mekanik göstergeler tercih edilir. Cihaz gövdesindeki bu yoğun sıvılar, yüksek vibrasyonlu ve dalgalı hatlarda ibrenin salınım yapmasını engelleyerek operatörün doğru okuma yapmasını kolaylaştırır. Kalite denetimlerinde ve periyodik bakım süreçlerinde, bu ağır şartlara maruz kalan enstrümanlarda manometre kalibrasyonu yapılırken doğrusallık ve histerezis eğrileri titizlikle incelenmelidir. Genişletilmiş belirsizlik bütçeleri oluşturulurken, cihazın akışkan sönümleme katsayıları, çözünürlük sınırları ve kot farkından kaynaklanan hidrostatik kafa basınçları matematiksel olarak rapora işlenerek, sistem güvenliği kurumsal olarak garanti altına alınır.
