Osiloskop Kalibrasyonu

Elektronik ar-ge laboratuvarlarında, savunma sanayisi üretim tesislerinde, medikal cihaz testlerinde ve endüstriyel otomasyon sistemlerinde sinyal bütünlüğünün korunması hayati bir öneme sahiptir. Zamana bağlı olarak değişen elektriksel sinyallerin genlik, frekans, faz açısı ve dalga formu gibi kritik parametrelerini görselleştirerek analiz etmemizi sağlayan osiloskoplar, modern elektroniğin en temel gözüdür. Ancak, bu yüksek hassasiyetli cihazlar; komponent yaşlanması, ısıl kararsızlıklar ve yoğun kullanım koşulları nedeniyle zamanla metrolojik sapmalara uğrar.

Rezonans Kalibrasyon laboratuvarlarında, TS EN ISO/IEC 17025 standartlarına uygun, yüksek teknoloji RF altyapısı ile profesyonel Osiloskop Kalibrasyonu hizmeti sunulmaktadır. Uluslararası izlenebilirlik ile gerçekleştirilen kalibrasyon sayesinde sinyal ölçümlerinizin doğruluğu güvence altına alınır.

Osiloskop (Oscilloscope) Nedir?

Osiloskop, elektriksel gerilim dalgalanmalarını iki boyutlu bir grafik ekran üzerinde (X ekseni zaman, Y ekseni gerilim) anlık olarak gösteren bir ölçüm ve analiz cihazıdır. Multimetrelerin ölçemediği yüksek frekanslı sinyalleri, kare dalga formlarını, mikro saniyeler düzeyindeki pikleri ve gürültüleri (noise) yakalamak amacıyla kullanılırlar.

Sektörde teknolojilerine ve kullanım alanlarına göre farklı osiloskop türleri ile karşılaşılmaktadır:

• Dijital Depolamalı Osiloskoplar (DSO): Sinyali dijital veriye çevirip hafızasında saklayabilen cihazlar.
• Karışık Sinyal Osiloskopları (MSO): Hem analog kanalları hem de dijital lojik analizör girişlerini barındıran kompleks sistemler.
• Taşınabilir (El Tipi) Osiloskoplar: Saha mühendislerinin arıza tespiti (troubleshooting) yapmasını sağlayan bataryalı modeller.

Metrolojik Doğrulama: Osiloskop Kalibrasyonunda Hangi Parametreler Test Edilir?

Osiloskopun kalibrasyon süreci, dikey (Y ekseni) ve yatay (X ekseni) doğrulukların yanı sıra tetikleme mekanizmaları ve frekans tepkilerinin hassas osiloskop kalibratörleri ile doğrulanmasını içerir. Laboratuvarda test edilen temel parametreler şunlardır:

1. Dikey Sapma ve Genlik Doğruluğu (Vertical Deflection / Gain)

Osiloskop ekranındaki gerilim ekseninin (Volt/Div) doğruluğu test edilir. Farklı kademelerde (mV ve Volt seviyelerinde) DC ve AC gerilim sinyalleri ile dikey amplifikatörlerin sapma oranları hesaplanır.

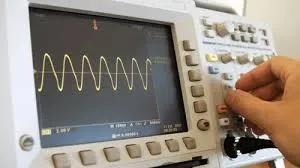

2. Yatay Zaman Tabanı Doğruluğu (Horizontal Time Base / Timing)

Zaman ekseninin (Sec/Div) hassasiyeti, cihazın dahili kristal osilatörünün doğruluğuna bağlıdır. Zaman işaretleyici (time marker) sinyalleri ile cihazın zamanlama doğruluğu test edilir.

3. Bant Genişliği ve Frekans Tepkisi (Bandwidth & Frequency Response)

Cihazın nominal bant genişliği sınırı (örneğin 100 MHz, 500 MHz veya 1 GHz) kontrol edilir. Giriş sinyalinin frekansı artırılarak, genliğin -3 dB düştüğü kritik kesim frekansı doğrulanır.

4. Yükselme Zamanı Doğruluğu (Rise Time)

Çok hızlı geçişe sahip (fast-rise pulse) kare dalgalar gönderilerek, sinyalin %10’dan %90 genliğe ulaşma süresi ölçülür.

5. Tetikleme (Trigger) Hassasiyeti ve Kanal İzolasyonu

Cihazın karmaşık sinyalleri ekranda sabitleyebilme yeteneği (trigger duyarlılığı) ve kanal izolasyon testleri gerçekleştirilir.

Adım Adım Osiloskop Kalibrasyon Prosedürü

Elektriksel ve RF kalibrasyon operasyonları, TS EN ISO/IEC 17025 uyumlu iklimlendirilmiş laboratuvar ortamlarında şu adımlarla yürütülür:

[Fiziksel Kontrol & Isıl Denge] ➔ [Referans Kalibratör Bağlantısı] ➔ [Dikey/Yatay Eksen Testleri] ➔ [Yükselme Zamanı & Bant Genişliği Analizi] ➔ [Belirsizlik Hesaplama & Sertifikalandırma]

1. Termal Stabilizasyon: Kalibrasyon öncesinde osiloskop ve referans cihazlar, en az 30 dakika boyunca enerjili şekilde bekletilerek iç sıcaklıklarının dengelenmesi (warm-up) sağlanır.

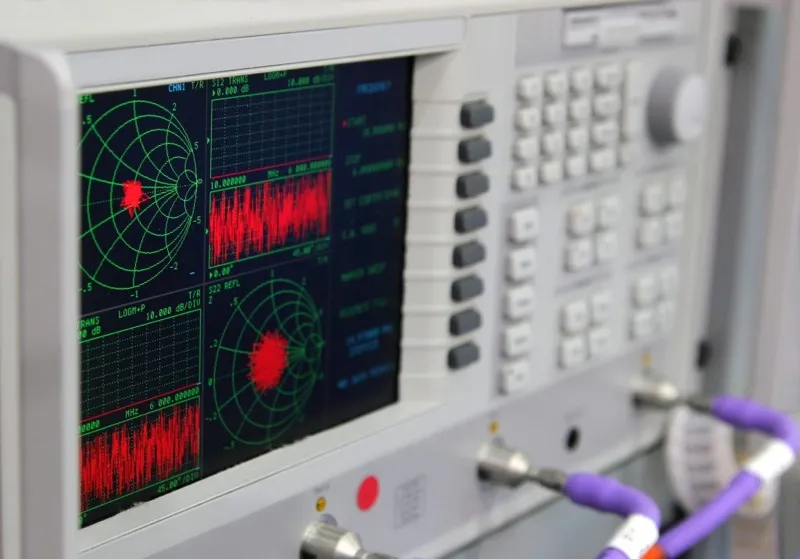

2. Master Kalibratör Entegrasyonu: Test edilecek cihaz, izlenebilirliği tam master osiloskop kalibratörlerine (Örn: Fluke 9500B serisi) düşük kayıplı 50 Ω koaksiyel kablolar ile bağlanır.
3. Probların Doğrulanması: Osiloskop probları sinyali zayıflatma ve kompanzasyon yetenekleri yönünden metrolojik teste tabi tutulur.
4. Matematiksel Belirsizlik Analizi: EA-4/02 kılavuz ilkelerine göre; referans kalibratörün belirsizliği, cihaz çözünürlüğü ve kablo kayıpları ile genişletilmiş ölçüm belirsizliği hesaplanır.

Endüstride ve Savunma Sanayisinde Osiloskop Kalibrasyonunun Önemi

Periyodik kalibrasyon yaptırmanın kritik avantajları:

• Savunma ve Havacılık Standartları: Askeri standartlarda (MIL-STD) güvenilirlik sağlar.
• Hatalı Ar-Ge Süreçlerinin Engellenmesi: Tasarım aşamasındaki prototiplerin sinyal kalitesinin doğru ölçülmesini sağlar.
• Denetim Uyumluluğu: ISO 9001, IATF 16949 ve AS9100 gibi kalite yönetim denetimlerinde, akredite ve izlenebilir bir kalibrasyon sertifikasının sunulması gereklidir.

Sıkça Sorulan Sorular

Osiloskop kalibrasyonu ne sıklıkla yapılmalıdır?

Genel endüstriyel kalite standartları gereğince osiloskopların kalibrasyon periyodu yılda 1 kez (12 ayda bir) yapılması tavsiye edilir.

Osiloskop kalibrasyonunda “Self-Calibration” (Öz-Kalibrasyon) yeterli midir?

Hayır. Cihazların arayüzünde bulunan “Self-Cal” fonksiyonu, sadece cihazın o anki iç sıcaklığına göre dikey amplifikatörlerin sıfır noktasını (offset) kaydırma ve dahili ince ayar yapma işlemidir. Bu işlem harici bir referans standart (etalon) içermediği için yasal bir kalibrasyon yerine geçmez.

Kalibrasyon sertifikasında “Ölçüm Belirsizliği” neden önemlidir?

Ölçüm belirsizliği, yapılan testin matematiksel olarak ne kadar güvenilir olduğunu gösteren hata toleransıdır.

Osiloskop Kalibrasyonu Hakkında Sıkça Sorulan Sorular

Osiloskop Kalibrasyonu Hangi Sıklıkla Yapılmalıdır?

Elektronik test ve ölçüm cihazlarında yüksek hassasiyetin korunması için osiloskop kalibrasyon periyodu standart olarak 12 ay (1 yıl) olarak kabul edilir. Ancak cihazın kullanım yoğunluğu, laboratuvar ortamının sıcaklık/nem koşulları ve kritik projelerdeki rolü bu süreyi kısaltabilir. Eğer cihazınız düşme, darbe veya yüksek voltaja maruz kaldıysa, 1 yıllık süreyi beklemeden derhal kalibrasyona gönderilmelidir.

Akredite Osiloskop Kalibrasyonu Neden Zorunludur?

Akredite kalibrasyon, ölçüm sonuçlarınızın uluslararası izlenebilirliğe sahip olduğunu kanıtlar. ISO 9001, ISO 13485 (Tıbbi Cihazlar) veya AS9100 (Havacılık) gibi kalite yönetim sistemlerine dahil olan firmalar için akredite sertifikasyon yasal bir zorunluluktur. Akredite olmayan ölçümler, Ar-Ge ve üretim süreçlerinizde hatalı ürün riskini artırır.

Kalibrasyon Esnasında Hangi Parametreler Test Edilir?

Profesyonel bir kalibrasyon sürecinde osiloskopların şu temel fonksiyonları doğrulanır:

• Dikey (Vertical) Doğruluk: Kazanç (gain) ve ofset hatalarının kontrolü.
• Yatay (Horizontal) Zaman Tabanı Doğruluğu: Süreç ölçümlerindeki sapmaların tespiti.
• Yükselme Zamanı (Rise Time): Cihazın yüksek frekanslı sinyallere tepki hızı.
• Bant Genişliği (Bandwidth) Kontrolü: Frekans tepkisinin standart sınırlar içinde olup olmadığı.

Yanlış Kalibrasyonun Riskleri Nelerdir?

Hatalı veya süresi geçmiş bir osiloskop ile çalışmak; yanlış sinyal analizi, Ar-Ge süreçlerinde zaman kaybı, hatalı prototip üretimi ve en nihayetinde kalitesiz ürünlerin piyasaya sürülmesi gibi ciddi mali kayıplara yol açar. Güvenilir ölçüm sonuçları için kalibrasyon işlemlerinizi her zaman uzman kadroya ve modern laboratuvar altyapısına sahip yetkili kurumlara emanet etmelisiniz.

Neden Rezonans Kalibrasyon?

Yüksek frekanslı elektriksel metroloji alanında laboratuvarımız; Fluke, Tektronix, Keysight (Agilent), Rohde & Schwarz, Rigol, Siglent gibi markaların tüm osiloskop modellerinin kalibrasyon süreçlerine hakimdir. Kesintisiz izlenebilirlik zincirimiz ve uzman mühendis kadromuzla hizmet veriyoruz.

Elektronik laboratuvarınızdaki osiloskopların kalibrasyonu için, hızlı teslimat ve teknik detaylar için Rezonans Kalibrasyon İletişim sayfamız veya kurumsal WhatsApp hattımız üzerinden teknik ekibimizle iletişime geçebilirsiniz.Telefon: 0 262 412 88 86 | E-posta: info@rezonanskalibrasyon.com
