Elektrik ve elektronik dünyasında güvenlik, hız ve doğruluk her zaman önceliklidir. Yüksek akım taşıyan hatlarda veya fabrikaların operasyonel üretim süreçlerinde akım ölçmek için geleneksel yöntemleri kullanmak hem risklidir hem de zaman kaybettirir. İşte bu noktada, devre bütünlüğünü bozmadan ve enerjiyi kesmeden temassız ölçüm yapmayı sağlayan pens ampermetre devreye girer.
Peki, pens ampermetre ile akım ölçümü yapılırken nelere dikkat edilmelidir? Bu rehberimizde, endüstriyel tesislerden atölyelere kadar her elektrik teknisyeninin çantasında bulunan bu kritik cihazı tüm detaylarıyla ele alıyoruz.

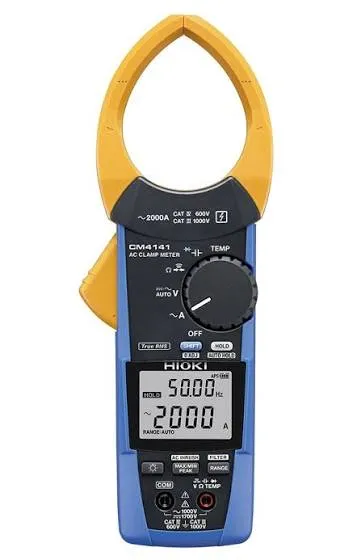

Pens ampermetre, akım taşıyan bir iletkenin etrafında oluşan manyetik alanı akıllı çene (kelepçe) mekanizmasıyla algılayarak amper değerini ölçen dijital veya analog bir ölçü aletidir.
Klasik ampermetreler devreye seri olarak bağlanır. Bu durum, ölçüm yapmak için kabloyu kesmenizi, devreyi açmanızı ve sistemi durdurmanızı zorunlu kılar. Ancak pens ampermetre, temassız akım ölçüm teknolojisi sayesinde kabloya fiziksel olarak dokunmanıza bile gerek kalmadan güvenli bir şekilde veri okumanızı sağlar.
Gelişen teknolojiyle birlikte modern dijital pensampermetre modelleri sadece akım (A) ölçmekle kalmaz; voltaj (V), direnç (Ω), frekans (Hz), kapasitans ve süreklilik testi gibi multimetre özelliklerini de tek bir gövdede sunar.
Pensampermetrenin temel çalışma prensibi fiziksel elektromanyetik indüksiyon ve Hall Etkisi (Hall Effect) teorilerine dayanır. Cihazın tepesinde bulunan ve bir mandal yardımıyla açılan pens ağzı, aslında özel bir akım transformatörüdür.
Pensampermetre ile hatasız ve güvenli bir ölçüm gerçekleştirmek için aşağıdaki adımları sırasıyla takip etmeniz gerekir:
Cihazı açın ve döner kademeyi ölçmek istediğiniz akım türüne göre ayarlayın. AC akım ölçecekseniz ACA (~A), doğru akım ölçecekseniz DCA (\(\overline{\text{A}}\)) konumuna getirin. Eğer cihazınızda otomatik kademe (Auto-Range) özelliği yoksa, beklenen en yüksek akım değerinin bir üst kademesini manuel olarak seçin.
Özellikle DC akım ölçümü yaparken ortamdaki manyetik kirlilikten ve Dünya’nın manyetik alanından etkilenmemek adına pens kapalıyken ekrandaki “Zero” (Sıfırlama) tuşuna basın. Ekranda tam olarak 0.0 değerini gördükten sonra ölçüme geçin.
En sık yapılan hata: Faz ve nötr kablolarının ikisini birden aynı anda pensin içine almaktır. Eğer çoklu damarlı bir güç kablosunu doğrudan penslerseniz, ileri giden akım ile geri dönen akımın yarattığı manyetik alanlar birbirini yok eder ve ekranda 0 değerini görürsünüz. Hatasız bir ölçüm için yalnızca akımını ölçmek istediğiniz tek bir faz kablosunu pens çenesinin içerisine yerleştirin ve çenenin tam kapandığından emin olun.
Kablo pensin tam merkezindeyken ekranda beliren değeri okuyun. Eğer dar bir panoda çalışıyorsanız ve ekranı göremiyorsanız, “Hold” tuşuna basarak ekrandaki ölçüm değerini dondurabilir ve kablodan çıkardıktan sonra güvenle okuyabilirsiniz.
Sanayi kuruluşlarında, otomasyon sistemlerinde ve elektrik altyapılarında bu cihazlar çok geniş bir yelpazede değerlendirilir:
Pensampermetre, elektromanyetik alanlara dayalı hassas cihazlar oldukları için zamanla, düşmelerden, sıcaklık değişimlerinden veya yoğun kullanımdan dolayı sapma gösterebilirler. Yanlış ölçüm yapan bir cihaz, fabrikadaki tüm üretim güvenliğini riske atabilir, cihaz ömrünü kısaltabilir ve yüksek maliyetli arızalara yol açabilir.
Ölçüm sonuçlarınızın uluslararası izlenebilir standartlara uygun olması ve endüstriyel kalite yönetim sistemlerinin teknik gerekliliklerini karşılaması için test cihazlarınızın periyodik olarak kalibre edilmesi yasal ve teknik bir zorunluluktur.
Sektördeki en hassas referans kalibratörler ve yüksek izlenebilirliğe sahip laboratuvar altyapımızla; Fluke, Keysight, Hioki, Megger ve Kyoritsu başta olmak üzere tüm dünya markalarının dijital, analog ve AC/DC pensampermetre modellerinin kalibrasyon işlemlerini titizlikle gerçekleştiriyoruz.
Kocaeli merkezli laboratuvarımızdan mobil ekiplerimiz aracılığıyla Türkiye genelindeki üretim tesislerine ulaşarak, operasyonlarınızı ve üretim hatlarınızı durdurmadan yerinde kalibrasyon hizmeti de sunmaktayız.
ISO/IEC 17025 uluslararası standardına göre akredite olarak ekipmanlarınızın ölçüm belirsizliklerini dünya standartlarında raporlamak, cihazlarınızın doğruluk sınırlarını güvene almak ve teknik detayları incelemek için Rezonans Elektriksel Kalibrasyon Hizmetleri sayfamızı ziyaret edebilirsiniz. Sitenize özel kapsam, periyot planlaması ve profesyonel fiyat teklifi almak için ise bizimle Rezonans İletişim sayfası üzerinden hemen irtibata geçebilirsiniz.
